के लिए मानक संदर्भपीपीआर पाइपसपोर्ट स्पेसिंग: IFAN द्वारा एक व्यापक गाइड
पीपीआर पाइप सपोर्ट स्पेसिंग का परिचय
पॉलीप्रोपाइलीन रैंडम कॉपोलीमर (पीपीआर) पाइप अपने उत्कृष्ट संक्षारण प्रतिरोध, उच्च तापमान स्थिरता और लंबी सेवा जीवन के कारण आधुनिक पाइपलाइन प्रणालियों में व्यापक रूप से उपयोग किए जाते हैं। हालाँकि, अनुचित इंस्टॉलेशन, जिसमें गलत सपोर्ट स्पेसिंग भी शामिल है, शिथिलता, विरूपण या यहां तक कि सिस्टम विफलता का कारण बन सकता है। यह मार्गदर्शिका, द्वारा प्रदान की गई हैइफानसुरक्षित और कुशल संचालन सुनिश्चित करने के लिए पीपीआर पाइप और फिटिंग के एक अग्रणी निर्माता {{1} ने पीपीआर पाइप समर्थन रिक्ति के लिए मानक संदर्भों की रूपरेखा तैयार की है। IFAN फैक्ट्री 30+ वर्षों का निर्माण अनुभव समर्थन रंग / आकार अनुकूलन समर्थन मुफ्त नमूना। कैटलॉग और मुफ्त नमूनों के लिए परामर्श करने के लिए आपका स्वागत है। यह हमारी फेसबुक वेबसाइट है:www.facebook.com.
उचित समर्थन रिक्ति महत्वपूर्ण क्यों है?
तापमान परिवर्तन के साथ पीपीआर पाइप फैलते और सिकुड़ते हैं। पर्याप्त समर्थन के बिना, जोड़ों या मोड़ों पर अत्यधिक तनाव जमा हो सकता है, जिससे रिसाव या दरारें हो सकती हैं। उचित दूरी सुनिश्चित करती है:
संरचनात्मक अखंडता: पाइप के अपने वजन के नीचे ढीलापन या झुकने से रोकता है।
तापीय स्थिरता: सिस्टम को नुकसान पहुंचाए बिना विस्तार/संकुचन को समायोजित करता है।
लंबी उम्र: टूट-फूट को कम करता है, पाइपिंग नेटवर्क का जीवनकाल बढ़ाता है।
पीपीआर पाइप सपोर्ट स्पेसिंग के लिए मानक संदर्भ
समर्थनों के बीच की दूरी पाइप के व्यास, ऑपरेटिंग तापमान और स्थापना अभिविन्यास (क्षैतिज या ऊर्ध्वाधर) पर निर्भर करती है। उद्योग मानक दिशानिर्देश नीचे दिए गए हैं:
1. क्षैतिज स्थापना
ठंडे पानी की व्यवस्था के लिए:
डीएन20 (20मिमी): 650 मिमी
डीएन25 (25मिमी): 800 मिमी
डीएन32 (32मिमी): 950 मिमी
डीएन40 (40मिमी): 1,100मिमी
डीएन50 (50मिमी): 1,250 मिमी
गर्म पानी प्रणालियों के लिए (उच्च तापीय विस्तार):
DN20: 500 मिमी
डीएन25: 600 मिमी
डीएन32: 700 मिमी
डीएन40: 800 मिमी
DN50: 900 मिमी
आईएफएएन टिप: उच्च तापमान अनुप्रयोगों के लिए IFAN के प्रबलित PPR पाइप का उपयोग करें। इन पाइपों में थर्मल विस्तार को कम करने के लिए एम्बेडेड फाइबरग्लास परतें होती हैं, जो स्थिरता बनाए रखते हुए थोड़ा व्यापक समर्थन रिक्ति की अनुमति देती हैं।
2. लंबवत स्थापना
ऊर्ध्वाधर पाइपों को गुरुत्वाकर्षण के कारण निकट समर्थन रिक्ति की आवश्यकता होती है:
DN20 (ठंडा पानी): 1,000मिमी
DN25 (ठंडा पानी): 1,200 मिमी
DN32 (गर्म पानी): 1,200 मिमी
DN40 (गर्म पानी): 1,400 मिमी
DN50 (गर्म पानी): 1,600मिमी
आईएफएएन सिफ़ारिश: बहु{{0}मंजिला इमारतों के लिए, वजन को समान रूप से वितरित करने और विरूपण को रोकने के लिए IFAN के भारी शुल्क वाले धातु ब्रैकेट का उपयोग करें।
3. विशेष मामले
ठंडे/गर्म पानी के पाइपों के लिए साझा समर्थन: दो प्रणालियों के बीच सख्त (कम) अंतर की आवश्यकता का उपयोग करें।
दबे हुए पाइप: मानक रिक्ति को दोगुना करें और IFAN के संक्षारण प्रतिरोधी क्लैंप के साथ हर 300-350 मिमी धातु समर्थन प्लेटों का उपयोग करें।
पीपीआर पाइप सपोर्ट इंस्टालेशन के लिए सर्वोत्तम अभ्यास
सामग्री चयन: स्टेनलेस स्टील या लेपित स्टील जैसी जंग प्रतिरोधी सामग्री से बने समर्थन चुनें।
संरेखण: असमान तनाव वितरण से बचने के लिए सुनिश्चित करें कि समर्थन समतल हैं।
रिक्ति सत्यापन: मानकों के अनुपालन की पुष्टि के लिए लेजर लेवल या मापने वाले टेप का उपयोग करें।
अधिक कसने से बचें: थर्मल मूवमेंट की अनुमति देने के लिए ढीले ढंग से सुरक्षित पाइप।
IFAN फिटिंग का प्रयोग करें: IFAN की PPR फिटिंग्स को इंस्टॉलेशन त्रुटियों को कम करने, समर्थन के साथ निर्बाध एकीकरण के लिए डिज़ाइन किया गया है।
निष्कर्ष

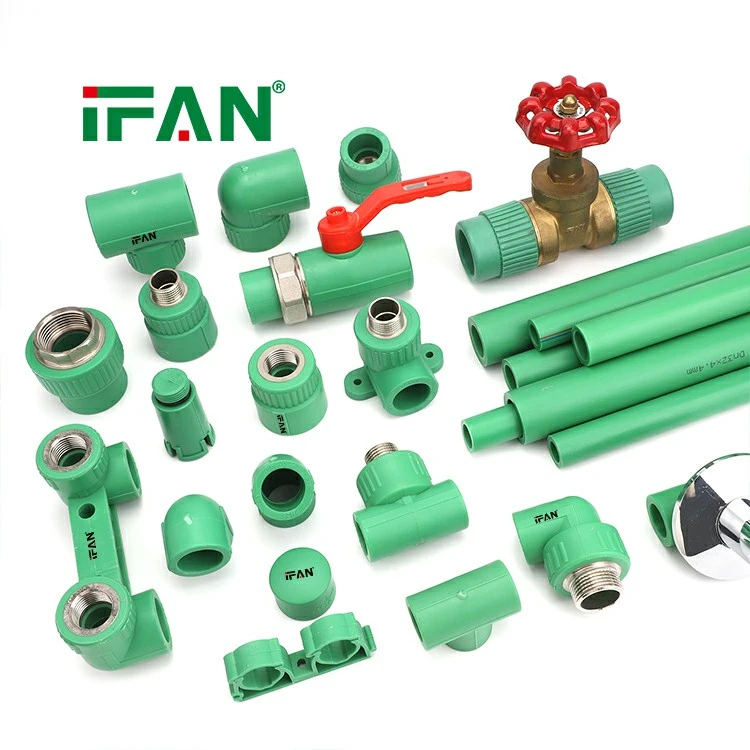

पीपीआर पाइपिंग सिस्टम की विश्वसनीयता और सुरक्षा के लिए मानक समर्थन रिक्ति का पालन करना आवश्यक है। IFAN के उच्च गुणवत्ता वाले PPR पाइप और फिटिंग, उचित स्थापना तकनीकों के साथ मिलकर, आवासीय, वाणिज्यिक और औद्योगिक अनुप्रयोगों में इष्टतम प्रदर्शन सुनिश्चित करते हैं। अनुरूप समाधानों के लिए, IFAN की तकनीकी टीम से परामर्श लें या [IFAN आधिकारिक वेबसाइट:https://www.ifanplumbing.com/] पर हमारी उत्पाद श्रृंखला देखें।
